Si (Silicon) es uno de los materiales ópticos más duros, los componentes ópticos de Silicon se usan ampliamente en una variedad de aplicaciones infrarrojas que operan en un rango de longitud de onda de 1.2 – 7μm, incluida la imagen NIR o la espectroscopia IR. La calidad óptica del silicio es generalmente ligeramente dopada (5 – 40 ohm /cm) para evitar las bandas de absorción y para una mejor transmisión de más de 10 micrones. La resistividad del silicio de 5 a 40 ohm-cm, que es más alta que la mayoría de las aplicaciones de semiconductores. La baja densidad del silicio (2.329 g /cm3) es ideal para el uso en aplicaciones sensibles al peso. El silicio presenta una dureza Knoop de 1150, lo que hace que los componentes ópticos del silicio sean más duros, alternativas menos frágiles a los componentes ópticos de germanio comparables.
El silicio se utiliza para ventanas y lentes, principalmente en el rango de 2-6 µm, la opción ideal para lentes IR LED. El índice de refracción está cerca de 3.4 en todo el rango. La alta conductividad térmica del silicio y el bajo peso son características atractivas en aplicaciones IR o FTIR. El silicio también se utiliza como un sustrato de espejo de alta reflectividad para los láseres y para las vistas de silicio IR. Honor Optics es el fabricante profesional de lentes de silicona infrarrojas esféricas /asféricas /cilíndricas personalizadas, bienvenido a consultar al por mayor óptica de silicona infrarroja de gran tamaño y lentes de silicona de banda ancha y infrarrojos al por mayor.
Si (Silicon) es un material óptico ideal para usar en la banda de onda de 3 a 5µm (MWIR) y como sustrato para filtros ópticos y espejos. Su transmisión es de aproximadamente 50% dentro de 1 a 6 µm, lo que significa que normalmente se requieren recubrimientos antirreflectantes para mejorar la transmisión. El silicio tiene una alta conductividad térmica y una baja densidad que hace que el Si (silicio) se use con frecuencia para espejos láser. El silicio monocristalino también es útil como transmisor en el rango de 20 micrones. El silicio tiene una banda de paso adicional de 30 a 100 micrones que es efectiva solo en material de muy alta resistividad.
Las lentes de silicona infrarrojas personalizables se cultivan mediante las técnicas de tracción Czochralski (CZ) y contienen algo de oxígeno que provoca una banda de absorción de 5,8 micrones, 9,1 micrones y 19,4 micrones. Para evitar esto, el material monocristalino de Si puede prepararse mediante un proceso de zona de flotación (FZ). El silicio óptico generalmente está ligeramente dopado (5 a 40 Ohm * cm) para una mejor transmisión por encima de 10 micrones.
El silicio es una de las densidades más bajas de los materiales IR comunes, es ideal para sistemas con restricciones de peso.
Es más duro que Ge y no tan quebradizo.
Es la opción de costo de material más bajo de todos los materiales de IR.
Si es un plato giratorio de diamante.
Productos fabricados: lentes, lentes asféricas, lentes binarios (difractivos), ventanas, divisores de haz óptico, filtros ópticos, cuñas
Acabado de la superficie: las especificaciones típicas para la calidad de la superficie en el infrarrojo son una excavación de raspado de 40-20 en la región espectral de 1.2 a 3μm y una excavación de raspado de 60-40 para el área de 3-7μm. Los acabados de superficie torneada en diamante de 120Angstroms rms o mejor son típicos.
Figura de superficie del infrarrojo, la figura de superficie requerida típica varía de 1/2 onda a 2 ondas a 0,6328μm y generalmente se especifica según los requisitos de rendimiento del sistema.
Opciones de revestimiento AR: en el infrarrojo, la figura de superficie requerida normalmente varía de 1/2 onda a 2 ondas a 0,6328 μm y generalmente se especifican según los requisitos de rendimiento del sistema. Bienvenido a consultar la compra de lentes infrarrojos de silicona personalizables precio más reciente.
| Parameter | Value |
| Transmission Range | 1.2 to 15 microns |
| Refractive Index | 3.4223 at 5 microns |
| Reflection Loss | 51.0% at 5 µm (2 surfaces) |
| dn/dT | 160 x 10-6/K |
| dN/dµ = 0 | 10.4µm |
| Index of Absorption | 1 x 10-3 cm-1 at 3 microns |
| Density | 2.33 g/cm3 |
| Melting Point | 1420° C |
| Thermal Conductivity | 163.3 Wm-1K-1 at 273K |
| Thermal Expansion | 4.15 x 10-6/°C |
| Hardness | Knoop 1150 |
| Specific Heat Capacity | 703 J/(kg K) |
| Dielectric Constant | 13 at 10GHz |
| Young's Modulus (E) | 131 GPa |
| Shear Modulus (G) | 79.9 GPa |
| Bulk Modulus (K) | 102 GPa |
| Elastic Coefficients | C11=167 MPa, C12=65 MPa, |
| C44=80 MPa | |
| Poisson Ratio | 0.266 |
| Solubility | Insoluble in water |
| Molecular Weight | 28.09 |
| Class/Structure | Cubic diamond, Fd3m |
| µm | No | µm | No |
| 1.357 | 3.4975 | 1.367 | 3.4962 |
| 1.395 | 3.4929 | 1.5295 | 3.4795 |
| 1.660 | 3.4696 | 1.709 | 3.4664 |
| 1.813 | 3.4608 | 1.970 | 3.4537 |
| 2.153 | 3.4476 | 2.325 | 3.4430 |
| 2.714 | 3.4358 | 3.000 | 3.4320 |
| 3.303 | 3.430 | 3.500 | 3.4284 |
| 4.000 | 3.4257 | 4.258 | 3.4245 |
| 4.500 | 3.4236 | 5.000 | 3.4223 |
| 5.500 | 3.4213 | 6.000 | 3.4202 |
| 6.500 | 3.4195 | 7.000 | 3.4189 |
| 7.500 | 3.4186 | 8.000 | 3.4184 |
| 8.500 | 3.4182 | 10.00 | 3.4179 |
| 10.50 | 3.4178 | 11.04 | 3.4176 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-2300mm | 2mm-300mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | L/2 | L/10 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |
Honor Optics ofrece dos tipos de silicio monocristalino: Grado de transmisión y Grado de espejo. Como la transmisión de material de grado óptico, la tracción del silicio monocristalino (OCZ-Si) se usa ampliamente en la banda 1-6um de infrarrojo medio, la transmitancia infrarroja es superior al 50%. El cristal de silicio de zona flotante se puede usar en una banda más ancha de 1 a 14 um, el área del silicio fundido de alta pureza e incluso se puede usar en la banda de ondas infrarrojas (más de 30 um). El silicio monocristalino es un buen material reflector láser. Con su buena conductividad térmica, excelente estabilidad térmica, bajo coeficiente de expansión térmica, silicio monocristalino de densidad relativamente baja, bajo costo, fácil mecanizado de precisión, el reflector de láser de CO2 es el material de base preferido. También tenga en cuenta que la transmitancia no depende de la orientación del cristal. Honor Optics es el fabricante profesional de lentes de silicona infrarrojas esféricas /asféricas /cilíndricas personalizadas, bienvenido a consultar al por mayor óptica de silicona infrarroja de gran tamaño y lentes de silicona de banda ancha y infrarrojos al por mayor.
Algunas de las ópticas de lentes de silicona infrarrojas personalizables estándar provistas por Honor Optics se resumen a continuación, contáctenos en cualquier momento cuando sea necesario:

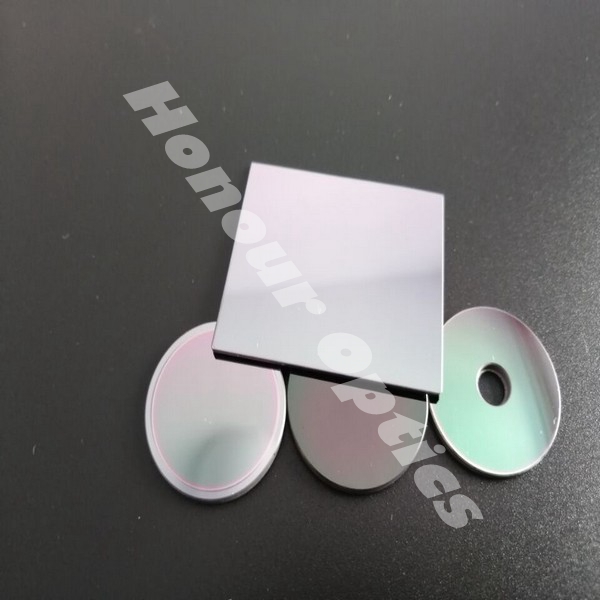

Ventanas y cuñas de silicona sin recubrimiento o con un revestimiento antirreflectante a 1.5-6μm estándar, 2-4μm, 3-5μm, 8-12μm.

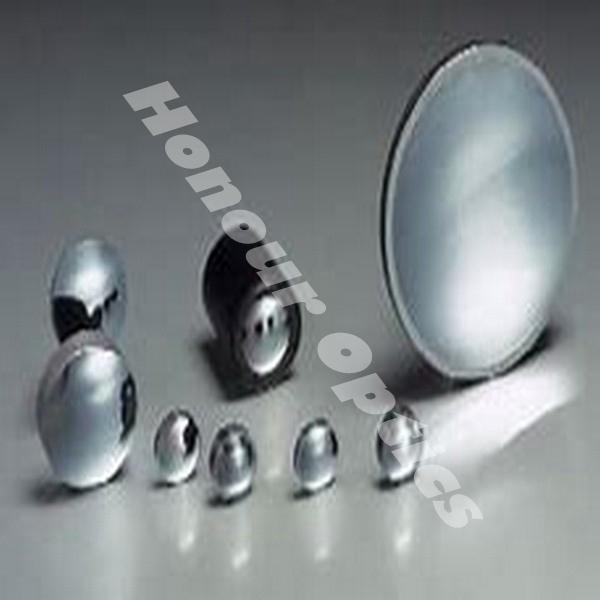

Lentes ópticos de silicona para aplicaciones de colimación o enfoque que utilizan luz monocromática. Estas lentes están disponibles en una variedad de tamaños o distancias focales para una amplia variedad de necesidades de aplicación. También producimos lentes HRFZ Si de diferentes tipos: hiper-hemisférico y bala para aplicaciones THz
Los filtros de interferencia IR, que están integrados en aplicaciones IR como la espectroscopia FTIR, se utilizan para transmitir o bloquear un rango específico de longitudes de onda IR.

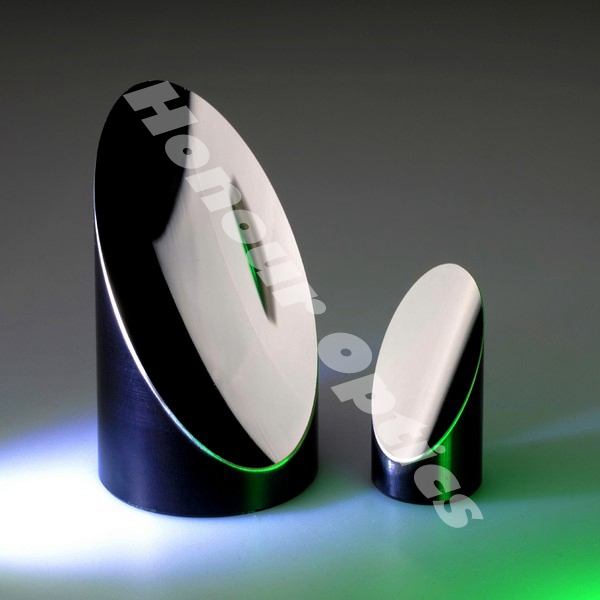

Los espejos de silicona son más livianos que los espejos de cobre y se prestan para aplicaciones livianas con una salida de potencia pequeña a mediana. Los espejos de silicona generalmente están recubiertos con plata, oro y /o recubrimientos dieléctricos. Bienvenido a consultar la compra de lentes infrarrojos de silicona personalizables precio más reciente.
Honor Optics produce componentes ópticos de Si (Silicon) de alta calidad con transmisión teórica y excelente homogeneidad. Tanto los monocristalinos como los policristalinos están disponibles. Las ventanas, las cuñas, el filtro, las lentes y los prismas se pueden hacer de acuerdo con sus especificaciones, con un diámetro de hasta 300 mm.
