Ge (germanio) en el rango de 2-12 μm es el material más comúnmente utilizado para la producción de lentes esféricas y ventanas para infrarrojos de alta eficiencia en el sistema de imágenes que funciona en 3-5 y 8-12 μm.

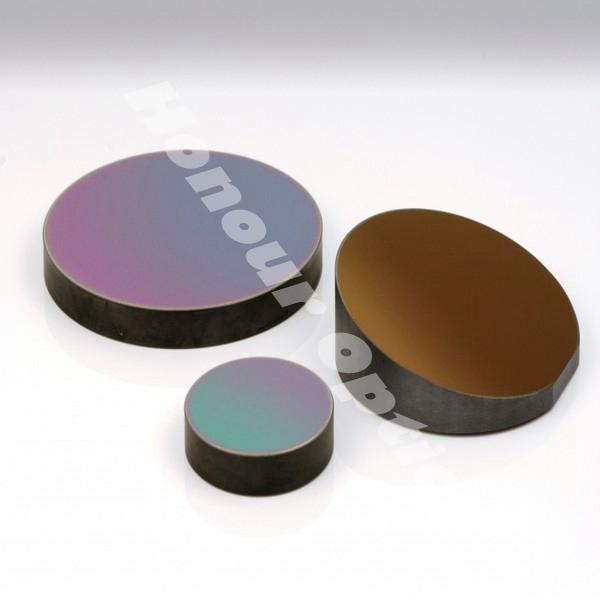

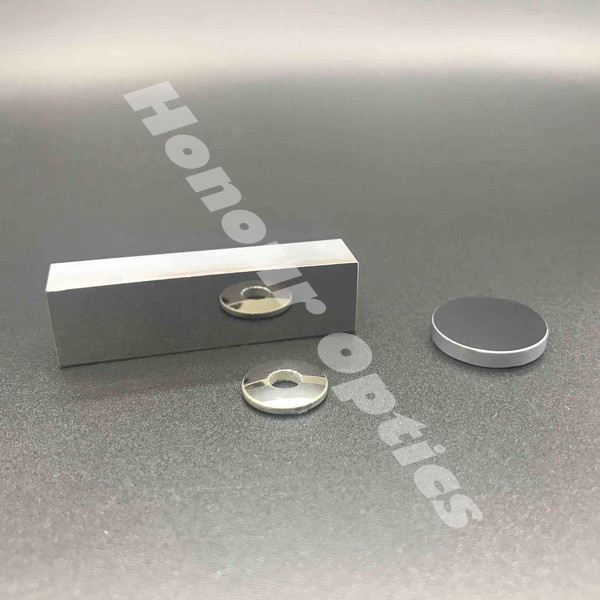

Debido al amplio rango de transmisión y la opacidad visible, Ge (Germanio) es muy adecuado para la fabricación de componentes ópticos de láseres infrarrojos y sistemas ópticos. El alto índice de refracción y la mínima curvatura de la superficie de Ge (Germanio) lo hacen ideal para hacer sistemas de imágenes de baja potencia. Honor Optics es un fabricante profesional de lentes de germanio infrarrojo chino de alta calidad y lentes de germanio esféricas /asféricas /cilíndricas de infrarrojos personalizados. Bienvenido a consultar el precio de los lentes de germanio infrarrojos al por mayor.
Ge (germanio) es un tipo de material que es relativamente duro y tiene una alta densidad. La dureza Knoop del germanio es aproximadamente el doble que la del MgF2 (fluoruro de magnesio), lo que la hace ideal para aplicaciones de IR que requieren una óptica resistente. La alta densidad de germanio (5,33 g /cm ^ 3) debe considerarse al diseñar sistemas sensibles al peso.
Ge (germanio) no es higroscópico, no es tóxico y tiene una baja dispersión óptica, excelente dureza superficial y buena resistencia. Ge (germanio) también tiene una aberración cromática mínima debido a la baja dispersión. Este material es algo quebradizo y tiende a astillarse y desprenderse.
Ge (germanio) tiene el índice de refracción más alto; se necesitarán principalmente recubrimientos, Honor Optics proporciona recubrimientos antirreflectantes a 2-14µm, 3-5µm, 8-12µm, recubrimiento BBAR o DLC /AR según su aplicación personalizada.
Ge (germanio) se ve gravemente afectado por la temperatura, la tasa de transmisión disminuye con el aumento de la temperatura. Esto significa que Ge (Germanio) tiene buena conductividad térmica. Está sujeto a fuga térmica. El germanio transmite más del 45% entre 2 y 14 μm hasta 45 ° C, pero la transmisión se degrada lentamente a 100 ° C y luego más rápidamente que a 200 ° C. Como tal, la ventana de germanio debería ser mejor usar a temperaturas por debajo de 100 ° C.
Las ópticas personalizables de infrarrojo y germanio de banda ancha bloquean los rayos UV y la luz visible, así como los infrarrojos hasta aproximadamente 2 μm.
Su alto índice es deseable para el diseño de lentes que de otra forma no serían posibles.
Tiene casi la mayor densidad de materiales de transmisión de IR, una consideración al diseñar sistemas de peso restringido.
Está sujeto a fuga térmica; Cuanto más caliente se hace, más aumenta la absorción. La degradación pronunciada de la transmisión comienza a aproximadamente 100 ° C y comienza a degradarse rápidamente entre 200 ° C y 300 ° C, lo que resulta en una posible falla catastrófica de la óptica.
Ge es generalmente menos costoso que ZnSe y Cleartran.
Ge es diamante giratorio.

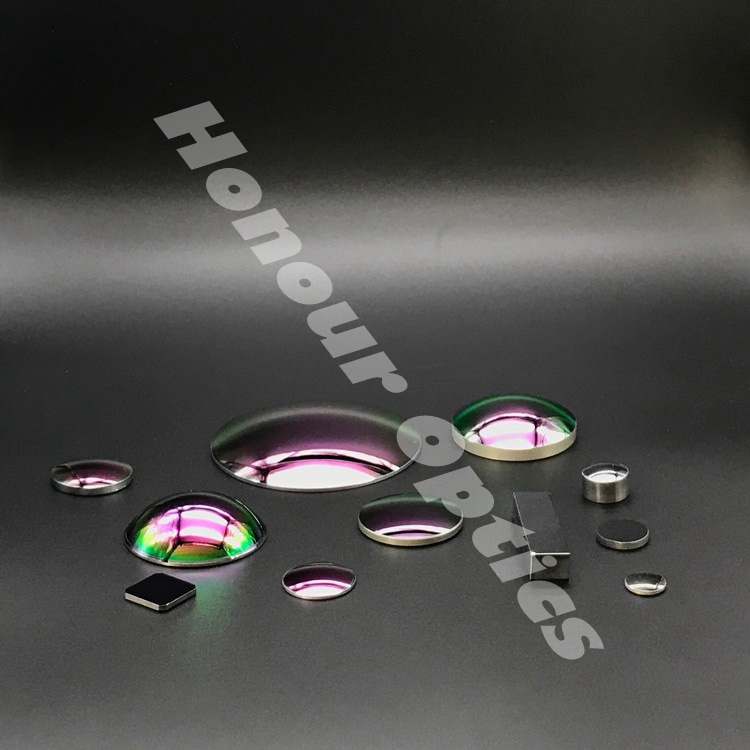

Productos fabricados: lentes, lentes asféricas, lentes binarios (difractivos), ventanas, divisores de rayos ópticos, filtros ópticos, cuñas. Bienvenidos todos a la óptica de germanio de gran tamaño al por mayor de infrarrojos.
Acabado de la superficie: las especificaciones típicas para la calidad de la superficie en el infrarrojo son 40-20 o 60-40 en la región espectral de 2 a 7 μm y 60-40 en la zona de 7-14μm, dependiendo de los requisitos de rendimiento del sistema. Los acabados de superficie torneada en diamante de 120 Angstroms RMS o mejores son típicos.
Figura de superficie: Figura de superficie: en el infrarrojo, la figura de superficie típica varía de 1/2 onda a 2 ondas a 0,6328 μm dependiendo de los requisitos de rendimiento del sistema.
Opciones de recubrimiento AR: los recubrimientos generalmente disponibles para germanio incluyen BBAR para 3 a 5 μm, 8 a 12 μm y las regiones espectrales de 3 a 12 μm. Son posibles muchas aplicaciones de bandas especializadas entre los 2 y los 14μm.
| Atom number | 32 |
| Atom weight | 72.6 |
| Crystal structure | diamond cubic |
| Lattice constant at 25°C, A | 5.657 |
| Density (298 K), g/cm3 | 5.323 |
| Atomic density, atoms/cm3 | 4.42 x 1022 |
| Surface tension, liquid at melting point, mN/m | 650 |
| Modulus of rupture, MPa | 72.4 |
| PSI | 1.05 x 104 |
| Mohs hardness | 6 |
| Vickers hardness, 25 gm load, kg/mm2 | 746 (52 Ohm x cm) |
| Fracture toughness, MPa1/2 | 1.004 (110 fracture plane) |
| Thermal shock resistance | 125°C |
| Poisson's ratio, 125-375 K | 0.278 |
| Melting temperature, °C | 937 |
| Boiling temperature, °C | 2830 |
| Specific thermal capacity (0-100°C), kal/g x degree | 0.074 |
| Latent heat of fusion: | |
| kal/mol | 8100 |
| J/g | 466.5 |
| Latent heat of vaporization, J/g | 4602 |
| Coefficient of linear thermal expansion (293 K), cm/degree | 6.1 x 10-6 |
| Heat capacity, 25°C, J/(kg x K) | 322 |
| In water at 20°C, g/100cm3 | insoluble |
| In acids | soluble |
| µm | No | µm | No | µm | No |
| 2.058 | 4.102 | 2.153 | 4.0919 | 2.313 | 4.0786 |
| 2.437 | 4.0708 | 2.577 | 4.0609 | 2.714 | 4.0562 |
| 2.998 | 4.0452 | 3.303 | 4.0369 | 4.258 | 4.0216 |
| 4.866 | 4.017 | 6.238 | 4.0094 | 8.660 | 4.0043 |
| 9.720 | 4.0034 | 11.04 | 4.0026 | 12.00 | 4.0023 |
| 13.02 | 4.0021 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-400mm | 2mm-500mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | L/4 | L/10 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |
La óptica personalizable de infrarrojos y de banda ancha de germanio es un material infrarrojo más utilizado para ventanas y elementos ópticos en sistemas de imagen térmica. El germanio tiene una excelente transmisión a través de la banda de onda de 2-14 μm y se puede utilizar en sistemas de infrarrojos de onda media e infrarrojos de onda larga. Honor Optics es un fabricante profesional de lentes de germanio infrarrojo chino de alta calidad y lentes de germanio esféricas /asféricas /cilíndricas de infrarrojos personalizados. Bienvenido a consultar el precio de los lentes de germanio infrarrojos al por mayor.
Ge (germanio) es un material de alto índice que es útil para los prismas ATR para espectroscopia. Su índice de refracción es tal que Ge (Germanio) hace un divisor de haz natural efectivo del 50% sin la necesidad de recubrimientos. También se utiliza ampliamente como sustrato para la producción de filtros ópticos, ópticas láser de CO 2, recubrimientos ópticos para divisores de haz y otras aplicaciones ópticas de infrarrojos. El germanio cubre la totalidad de la banda térmica de 8-14 micrones y se utiliza en sistemas de lentes para imágenes térmicas. Puede estar recubierto de AR con diamante, lo que produce una óptica frontal extremadamente resistente. Bienvenidos todos a la óptica de germanio de gran tamaño al por mayor de infrarrojos.
Honor Optics produce germanio de alta calidad con transmisión teórica y excelente homogeneidad. Tanto los monocristalinos como los policristalinos están disponibles. Se pueden hacer blancos, ventanas, lentes y prismas de acuerdo con sus especificaciones, con un diámetro de hasta 500 mm.
